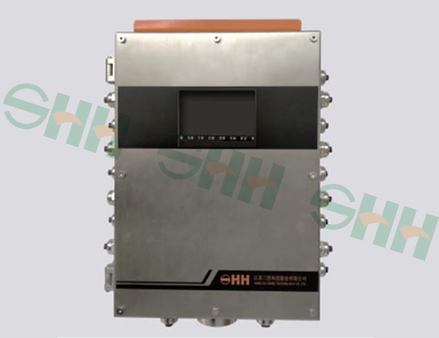

KJ70X-F(A)矿用本安型监控分站

KJ70X-F(A)综合监控分站是为煤矿安全监控系统井下融合而研发的新 一代监控分站。分站具备以太网、ZigBee、RS485接口、CAN接口等多种通讯接口，可以采集瓦斯等传感器数据、人员定位数据、电源数据， 根据上位机下发的融合联动逻辑综合分析采集的数据，再根据处理结果 进行本地或异地断电、控制人员定位分站、应急广播、信息引导显示屏 等联动，是KJ70X（A）煤矿安全监控系统的主要组成部分之一，它以微处理器为核心，可同时挂接32台传感器、6台执行器、3台电源、6台读卡分站。断电方式（如多对一，多对多方式）可由上位机系统软件定义。分站操作简单，使用方便。综合分站作为井下系统中枢，可以进行协议转换和数据存储，可以通过以太网传输实现井下融合。

（1）防爆型式：矿用本质安全型，其防爆标志为“Ex ia ib I Mb”

（2）供电电源：

     a. 额定工作电压：DC 18 V

     b. 最大工作电流：≤1.2 A

（3）显示功能：4.3寸彩色液晶

（4）RS485信号（与下级设备）

     a. 接口数量：5路

     b. 传输方式：主从、半双工、RS485

     c. 传输速率：2400 bps

     d. 信号工作电压峰峰值:(2～12)V

（5）CAN信号（与下级设备）

     a. 接口数量：2路

     b. 传输方式：半双工、CAN信号

     c. 传输速率：5kbps

     d. 信号工作电压峰峰值：(1～5)V

（6）无线数字量信号（分站与下级无线传感器之间的通讯，仅接收）

     a. 无线信号制式: ZigBee

     b. 无线中心频率: (2.40～2.485)GHz

     c. 无线接收灵敏度: -80 dBm

（7）以太网电口参数

     a. 传输端口：3路

     b. 传输方式：全双工，TCP/IP电信号；

     c. 传输速率：10 Mbps /100 Mbps（自适应）

     d. 信号工作电压峰峰值：(1～5) V

（8）百兆以太网光信号接口

     a. 接口数量：4路

     b. 接口类型：SC

     c. 传输方式：全双工,TCP/IP以太网光信号，波长为1310nm的单模光纤

     d. 传输速率：100Mbps

     e. 光发射功率：-15dBm～0dBm/0.0316mW～1mW

     f. 光接收灵敏度：-30 dBm

（9）最大传输距离

     a. 分站RS485信号传输距离：6km

     b. 分站CAN信号传输距离：6km

     c. 分站无线信号传输距离（与传感器）：50m(空旷无遮挡)；

     d. 分站以太网电信号传输距离（上传）：50m

     e. 分站百兆以太网光信号传输距离:10 km
